ネジ ベアリング ワッシャー キー
アレンキー・スクリュー・キット
プライマリー・チェーン・カバー、ギア・ボックス・カバー、タイミング・カバーに使用するアレン・スクリュー（六角ネジ）のキット。アレン・キーが付属。ステンレス製。
下表で黄色帯の行のキットは在庫しています。無色帯のキットは英国のメーカーから取り寄せますが、メーカーでいつも在庫しているとは限りません。その場合は、ご容赦ください。
トライアンフのアレン・スクリュー・キット
|
キット 番号 |
該当機種 |
ネジ 規格 |
ギア・ボックス カバー |
タイミング カバー |
プライマリー カバー |
ネジ | 価格 |
|
89226 |
別体500/650 | Whitworth | 〇 | 〇 | 〇 | 30 | 3,600 |
| 89224 |
1961～67年 350/500cc サイド・ポイント |
BSF | 〇 | 〇 | 〇 | 22 | |
| 89222 |
1963～67年 T120/TR6 |
BSF | 〇 | 〇 | 〇 | 23 | 3,500 |
| 89225 |
1968年以降の 350/500cc |
UNC | 〇 | 〇 | 〇 | 23 | 3,400 |
| 89221 |
1968～1983年 650/750cc |
UNC | 〇 | 〇 | 〇 | 23 | 3,400 |
|
89228 |
カブT20 サイド・ポイント |
BSF |
T20を所有していないので よくわかりません |
16 | 2,700 | ||
| 89237 |
カブT20 ディストリビュータ |
BSF | 19 | 2,900 | |||
BSAのアレン・スクリュー・キット
|
キット 番号 |
該当機種 |
ネジ 規格 |
ギア・ボックス カバー |
タイミング カバー |
プライマリー カバー |
ネジ | 価格 |
| 89210 |
A7/A10 スウィング・アーム |
Whitwoth | 〇 | 〇 | 27 | 3,900 | |
| 89203 |
C15 B40 ディストリビュータ |
BSF | 18 | 3,400 | |||
| 89202 |
1968以前の C15/C25/B25 サイド・ポイント |
BSF | よくわかりません | ||||
| 89200 |
B31/B32/B33/B34 スウィング・アーム |
Whiworｔh | |||||
| 89201 |
1968年以降の B25/B44 |
UNC | 21 | 3,500 | |||
| 89211 | B50 | UNC | 3,500 | ||||
| 89208 |
1968年までの A50/A65 |
BSF | よくわかりません | 18 | |||
| 89209 |
1968以降の A50/A65 |
UNC | 22 | ||||
ノートンのアレン・スクリュー・キット
|
キット 番号 |
該当機種 |
ネジ 規格 |
ギア・ボックス カバー |
タイミング カバー |
プライマリー カバー |
ネジ 本数 |
価格 |
| 89218 |
Commando 750/850 (850 MK3を除く） |
UNC/BSF | 〇 | 〇 | 21 | 3,600 | |
| 89219 | Commando 850 MK3 | UNC/BSF | 〇 | 〇 | 〇 | 34 | 3,900 |
AMALキャブレター
| キット番号 | 該当キャブレター | 構成 | 本数 | 価格 |
| 89236 | MK1 600/900シリーズ |
ミクシング・チャンバーのキャップ 2本 フロート・チャンバー 2本 |
4 | 850 |
ベアリング
ボール・ベアリング
フロント・フォークのレースなどに使います。
| 部品番号 | サイズ（球径） | 価格 |
| L264A | 1/8" | 20個入りの袋 ￥150 |
| L285 | 3/16" | 25個入りの袋 ￥350 |
| L284 | 1/4" | 22個入りの袋 ￥260 |
ホィール・ベアリング
・部品番号 37-0653
・価格 ￥2,100
ホィールのベアリング
トライアンフ 37-3263/37-7042/57-1070、およびBSA 37-653/42-5819と共通品
ベアリングのリティニング・リング37-582については、「ホィール」を参照
ギア・ボックスとホィール・ベアリング
・部品番号 60-3552
・価格 ￥6,150
トライアンフとBSAのギア・ボックスのMain shaftやホィールのベアリング 英国RHP製(LJ3/4J) RL36 LS8
S35-7 24-4217 57-3621 89-3023と共通部品
内径約19mm
注：トライアンフのパーツリストには、S35-7と表記し、右写真と同じイラストが載っている場合がありますが、実際にはテーパー・ベアリング(37-1034)の場合もあるので注意

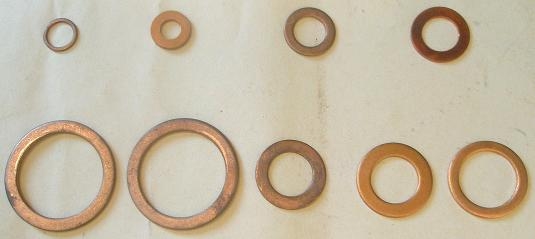

銅ワッシャー
| 部品番号 | 写真 | 外径 mm | 内径 mm | 板厚 mm | 10個単位の価格 |
| D403A | 上列左端 | 11.0 | 8.5 | 0.6 | 350 |
| D403AB | 上列左から2番目 売切れ | 12.4 | 6.5 | 1.4 | 980 |
| D403B | 上列左から3番目 売切れ | 15.8 | 10.1 | 0.9 | --- |
| D403BB |
上列右端 売切れ |
18.0 | 11.2 | 0.7 | --- |
| D403BD | 下列左端 | 33.3 | 25.6 | 1.4 | 1,700 |
| D403BF | 下列左から2番目 売切れ | 33.2 | 25.5 | 1.6 | --- |
| D403C | 下列左から3番目 | 20.6 | 12.8 | 0.7 | 1,950 |
| D403D |
下列左から4番目 売切れ |
22.0 | 14.0 | 1.0 | --- |
| D403E | 下列右端 | 22.8 | 17.0 | 1.0 | 1,600 |
ロック/タブ・ワッシャー
|
メーカー番号 写真 |
主な用途 |
外径 mm |
内径 mm |
板厚 mm |
該当する部品番号 | 価格 | |
| トライアンフ | BSA | ||||||
|

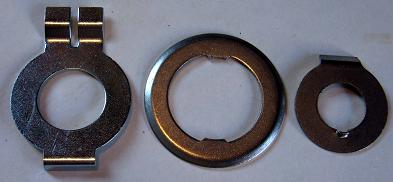

H336 左端 |
クラッチ ギア・ボックス |
38.0 | 21.4 | 1.0 | 57-0524 | 42-3236 | 210 |
|
I35 中央 |
ギア・ボックス | 45.6 | 30.4 | 0.6 | 57-2702 |
40-3121 40-3050 |
270 |
|
I34 右端 |
クランク・シャフト オルタネータ |
30.4 | 15.8 | 0.8 |
70-8043 70-8224 71-1731 |
40-0455 29-2054 68-0325 |
210 |
|
メーカー番号 写真 |
主な用途 |
外径 mm |
内径 mm |
板厚 mm |
該当する部品番号 | 価格 | |
| トライアンフ | BSA | ||||||
|
I32 左端 |
クラッチ ギア・ボックス |
24.1 | 16.9 | 0.8 | 57-2732 | 40-3221 | 210 |
|
M57-1347 中央 |
クラッチ | 23.3 | 16.8 | 0.7 | 57-1347 | 190 | |
|
I33A 右端 |
キック・スタートのピニオン | 17.5 | 13.0 | 1.0 | 57-4343 | 170 | |
|
メーカー番号 写真 |
主な用途 |
外径 mm |
内径 mm |
板厚 mm |
該当する部品番号 | 価格 | |
| トライアンフ | BSA | ||||||
|

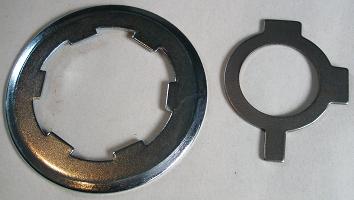

I30A 左端 |
5速のギア・ボックス | 28.5 | 38.5 | 0.6 |
57-4395 57-4909 |
270 | |
|
M82-0976 右端 |
スプリング・ワッシャー thackey washer 2巻 |
26.5 | 16.7 | 1.6 | 82-0976 | 170 | |
|
メーカー番号 写真 |
主な用途 |
外径 mm |
内径 mm |
板厚 mm |
該当する部品番号 | 価格 | |
| トライアンフ | BSA | ||||||
|

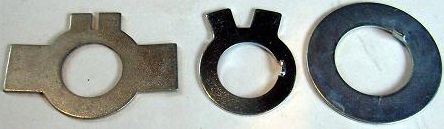

I35C 左端 |
スィング・アーム | 25.0 | 14.6 | 0.9 |
82-9541 82-5944 |
180 | |
|
I50AB 中央 |
メイン・シャフト キック・スタート |
23.2 | 14.6 | 1.2 |
57-2240 57-0732 |
57-2240 57-0732 |
270 |
|
AA117 右端 |
オルタネータ ダイナモ |
33.3 | 19.2 | 1.0 |
70-3975 75-0223 |
190 | |
|
メーカー番号 写真 |
主な用途 |
外径 mm |
内径 mm |
板厚 mm |
該当する部品番号 | 価格 | |
| トライアンフ | BSA | ||||||
|

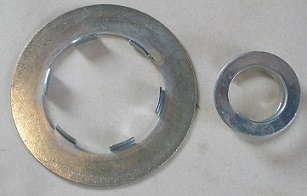

I50 左端 |
ギア・ボックス | 53.8 | 28.5 | 0.8 | 57-2116 | 260 | |
|
G37 中央 |
クラッチ | 50.0 |
31 爪の先端 同士 |
1.1 | 65-3822 | 170 | |
|
I30 右端 |
クラッチ ギア・ボックス |
19.5 | 1.0 | 57-1046 |
57-1046 42-3191 |
190 | |
キー
|
メーカー番号 |
全長 | 厚さ | 主な用途 | 該当する部品番号 | 価格 | |
| トライアンフ | BSA | |||||
|
I128 |
7/16" 11.1mm |
3.8mm |
57-2714 70-8144 |
40-3150 41-0673
|
売切れ メーカーの 再生産待ち |
|
その他のボルト・ナット・スタッド・ワッシャー
これまでHPには掲載していませんでしたが、しかし、手元に在庫しているネジ類（ボルト・ナット・スタッド・ワッシャー）を下表のように整理しました。パーツリストをもとに、必要なネジ類の部品番号を拾い出し、下表に該当する部品番号があるか調べてみてください。ちょっと長い表になり、探しにくいと思いますが、サーチ・エンジンの使い方が分からないので、申し訳ありませんが勘弁してください。
ボルト
価格は、すべて4個単位です。
|
メーカ 番号 |
Triumph/BSAなど 該当する部品番号 |
使用箇所（例） |
サイズなど |
4個単位 価格 |
||
| 頭 | 首下長さ | ピッチなど | ||||
| AA92 | 70-3809 |
Triumph 350/500 Oil feed |
六角 |
2-15/16" ネジ部は6mm |
5/16" CEI x 26 TPI | 売切れ |
| C274F |
75-8018, 82-4468 82-7888 |
Triumph T20 tank badge |
皿子 | 1/2" | 3BA | ￥180 |
| G139A | 15-5190/3 |
girder fork link ステンレス製 |
六角 |
140mm ネジ部は26ｍｍ |
￥600 | |
| G86C | 97-0687 | 丸子 | 9mm | ￥600 | ||
| J514 | 90-0124 | primary chain cover | 丸子 | 3" | ￥600 | |
| NB4 |
? |
六角 |
7/16" |
1/4" BSF | ￥180 | |
| O731A |
02-0510, 29-8813 60-0964 |
handle lever pivot |
皿子 |
11/16" ネジ部は11mm |
1/4" CEI x 26 TPI | 売切れ |
| WW04022 | ? | 六角 | 1" | 5/16" CEI x 26 TPI | 売切れ | |
| WW04091 | 14-0201 | 六角 |
1" ネジ部は19mm |
1/4" UNC | ￥320 | |
| WW04113 | 14-0238 |
後期A50/A65 top left shock mounting
T120/TR6 bottom fork |
六角 |
2-3/4" ネジ部は28mm |
3/8" UNF x 24 TPI | ￥600 |
| WW04131 | 06-6405, 14-0107 | chain adjuster | 六角 | 1-3/4" | 1/4" UNF x 28 TPI | ￥400 |
| WW04138 | 112201, 14-0116 | head lamp shell | 六角 | 1" | 5/16" UNF | ￥600 |
| WW04149 | 14-6101 | 六角 | 1/2" | 1/4" UNF | ￥260 | |
ナット・スタッド
価格は、すべて4個単位です。また、下表で「nyloc」とあるのは、ナイロン製のセルフ・ロッキング・ナットをいいます。
|
メーカ 番号 |
Triumph/BSAなど 該当する部品番号 |
使用箇所（例） |
サイズなど |
4個単位 価格 |
|
| H383B |
GS662, 60-4264 75-0053, 82-0879 |
TriumphやBSA Rocker box |
1/4" BSF |
売切れ |
|
| M14-1304 | 14-1304 |
TriumphやBSA center stand |
7/16" UNF nyloc |
売切れ |
|
| M82-5675 | 82-5675 | ￥180 | |||
| M97-0919 | 02-1588, 97-0919 | tank styling strip (band) | 4BA | ￥140 | |
| NB196 |
42-4475, 70-8194 82-3955 |
3/8" x 26 TPI nyloc |
￥140 |
||
| NB212 |
14-1201, 14-1901 60-2320 |
Triumph T140 brake lever pivot |
1/4" UNF x 28 TPI nyloc |
￥160 |
|
| NB213 |
14-1302, 14-1902 21-1852 (S1852) |
5/16" UNF x 24 TPI nyloc |
￥160 |
||
| NB214 |
14-1203, 14-1303 |
1968年以降のTriumphやBSAの あちこちに使用 |
3/8" UNF x 24 TPI nyloc |
売切れ | |
| NB224 |
02-0051, 02-2395 21-5102, 70-8101 |
別体・ユニットTriumphやBSAの あちこちに使用 |
1/4" BSF x 26 TPI | 売切れ | |
| NB225 |
00-0004, 02-0049, 24-5160, 57-0224 70-8133, 70-8196 21-0151 (S1-51) |
あちこちに使用 | 5/16" CEI x 26 TPI | 売切れ | |
| NB226 |
00-0003, 02-0046 40-0123, 60-0426 P0172A 21-0152 (S1-52) |
Triumph clinder base |
3/8" x 26 TPI | 売切れ | |
| WW27063 |
21-2177 outer stud |
Triumph T140 clinder base |
￥440 |
ワッシャー
価格は、ボルト・ナットと異なり、すべて10個単位です。
ワッシャーの使用箇所は多岐にわたるので、下表では「使用箇所（例）」を記載していません。
サイズは大まかで、1ｍｍ以下は四捨五入。
|
メーカ 番号 |
Triumph/BSAなど 該当する部品番号 |
サイズなど |
10個単位 価格 |
||
| 種類 | 外径 | 内径 | |||
| NB98 |
02-0525, 02-1374 21-0253 (S1-253), 21-0602 (S1-602) 27-8560, 60-2338, 60-3963, 60-4245 70-8072, 21-2513 (S25-13) |
平 | 11 | 6 | 売切れ |
| NB99 |
21-0253 (S25-3) 60-2330, 60-4246 |
平 | 15 | 9 | 売切れ |
| NB100 |
02-2138, 04-2276, 21-0252 (S-252), 60-2331 82-2184, 21-0252 (S25-2) |
平 | 19 | 10 |
売切れ |
| NB101 |
02-1945, 60-2332, 21-2171 (S21-71) |
平 | 12 | 7 | ￥200 |
| NB109 |
02-1462 |
スプリング | 10 | 7 | ￥220 |
| NB110 |
24-8784, 60-2428, 60-4260, 60-4268, 68-6092, 21-0263 (S26-3) |
スプリング | 12 | 8 | ￥240 |
| NB111 |
02-2903, 60-2419, 60-2429 21-0261 (S26-1) |
スプリング | 16 | 11 | ￥240 |
| NB112 |
あちこちに使用 |
スプリング | 14 | 8 | ￥240 |
| NB121 | 36-0382, 60-4260, 70-2287 | 座金 | 13 | 9 | ￥240 |
ファイバー・ワッシャー
ファイバー・ワッシャーの使用箇所は多岐にわたるので、下表では「使用箇所（例）」を記載していません。ただし、わかる範囲で「該当する部品番号」の欄に書きました。
また、価格はボルト・ナットと異なり、10枚単位です。
サイズは大まかで、1ｍｍ以下は四捨五入。
|
メーカ 番号 |
Triumph/BSAなど 該当する部品番号 |
サイズなど |
10個単位 価格 |
||
| 種類 | 外径 | 内径 | |||
| L228D | 40-8331, 71-2211, 82-1713 | 平 | 29 | 21 | 売切れ |
| WW27280 |
02-0110, 57-1738, GS761 Triumph T120/T140のdrain plugなど |
平 | 17 | 11 | ￥240 |
| WW73117 |
あちこちのオイル・ガソリン廻りに使用 |
平 | 23 | 17 | 売切れ |
